Типы возбуждения альтернатора (шунт, AREP, PMG): чем отличаются и что выбрать

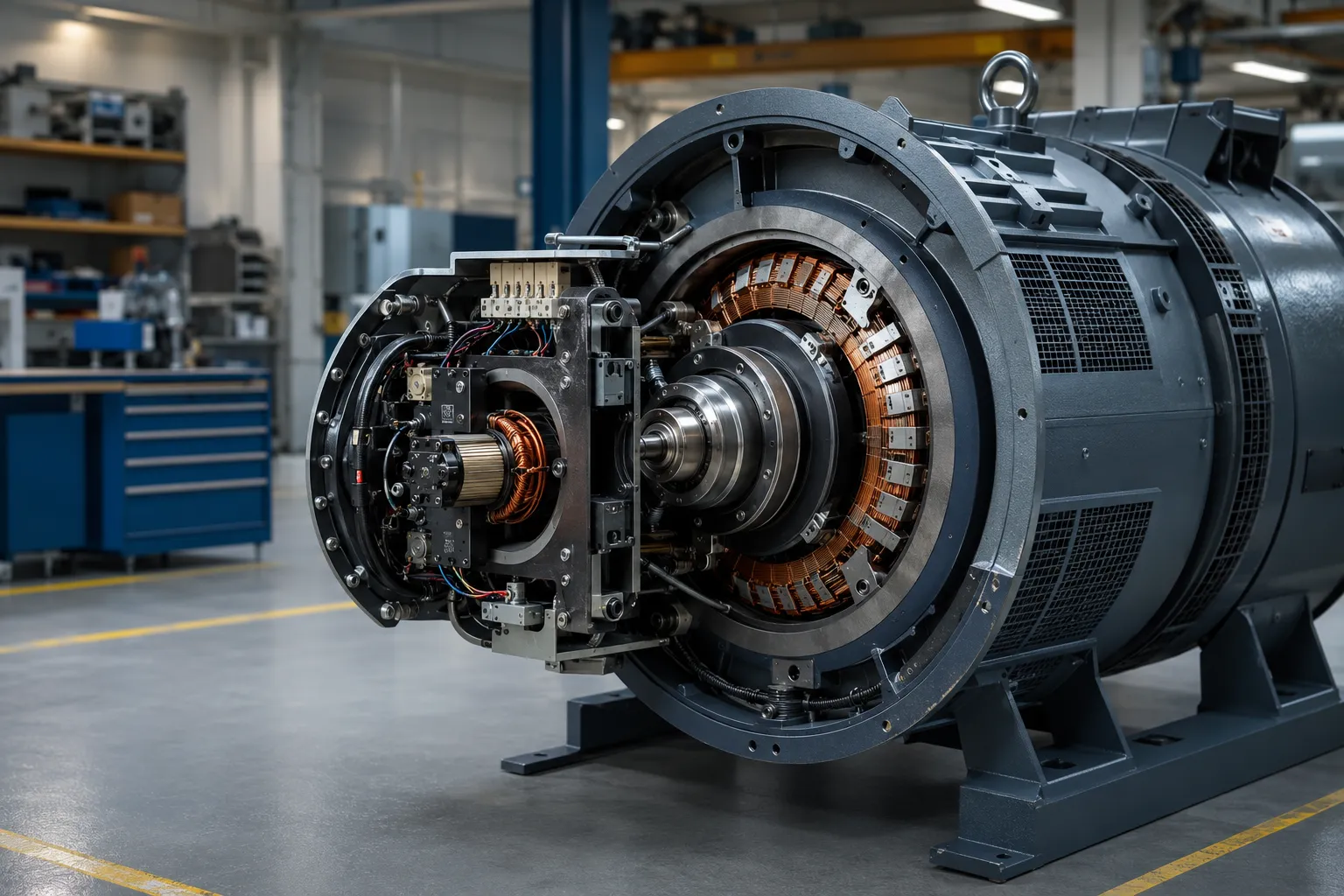

Три типа возбуждения альтернатора отличаются прежде всего источником питания автоматического регулятора напряжения (AVR) и, как следствие, способностью держать напряжение при тяжёлых нагрузках. SHUNT (шунтовое) питает AVR от выходного напряжения самого генератора — это дёшево, но при пуске мощных двигателей и при коротком замыкании напряжение проседает. AREP питает AVR от независимых вспомогательных обмоток, что обеспечивает уверенный пуск двигателей и кратковременную перегрузку. PMG питает AVR от отдельного возбудителя на постоянных магнитах — это полностью независимое возбуждение, лучшая стойкость к КЗ и нелинейной нагрузке. Коротко: бытовой и лёгкий резерв — SHUNT или AREP; промышленность, насосные станции и двигательная нагрузка — AREP; ответственные объекты, ЦОД, ИБП и частотные приводы — PMG.

Чтобы выбрать осознанно, важно понимать, как устроено возбуждение синхронного генератора и почему именно способ питания AVR определяет поведение машины под нагрузкой. Ниже разбираем физику процесса, три схемы и даём практические критерии выбора для линейки альтернаторов Leroy-Somer.

Сравнение трёх схем возбуждения альтернатора: SHUNT, AREP и PMG с источником питания AVR
Три типа возбуждения альтернатора: источник питания AVR и ключевое преимущество каждой схемы.

Кратко: главное

  • SHUNT — питание AVR от выходного напряжения; самое доступное решение, но слабая стойкость к пусковым токам, КЗ и нелинейной нагрузке.
  • AREP — питание AVR от вспомогательных обмоток; уверенный пуск двигателей и перегрузка до ~300% In в течение 10 с для надёжной отстройки защит.
  • PMG — питание AVR от возбудителя на постоянных магнитах; полностью независимое возбуждение и максимальная стойкость к КЗ и несимметричной нагрузке.
  • Выбор определяется характером нагрузки, а не только мощностью: двигатели, ИБП и частотники требуют AREP или PMG.
  • Стандарты — все схемы рассчитываются по IEC 60034 и ISO 8528-3, обычно с классом изоляции и нагревостойкости H.

Что такое возбуждение синхронного генератора и роль AVR

В синхронном генераторе (альтернаторе) ЭДС наводится в обмотке статора магнитным полем ротора. Чтобы это поле существовало, на ротор подаётся ток возбуждения. Именно его величиной регулируется выходное напряжение: больше ток возбуждения — выше напряжение, и наоборот.

Управляет током возбуждения автоматический регулятор напряжения (AVR, Automatic Voltage Regulator). Он измеряет выходное напряжение, сравнивает с уставкой и в реальном времени корректирует возбуждение, удерживая напряжение в допуске при изменении нагрузки. Качество стабилизации зависит не только от самого AVR, но и от того, откуда он берёт питание. Если источник питания AVR проседает вместе с выходным напряжением, регулятор теряет «энергетический запас» именно тогда, когда он нужнее всего — в момент броска нагрузки или короткого замыкания. На этом и строится различие трёх схем возбуждения.

SHUNT — шунтовое возбуждение

В шунтовой схеме AVR питается напрямую от выходных клемм генератора (от выходного напряжения). Это самое простое и недорогое решение: минимум обмоток и компонентов.

Платой за простоту становится зависимость возбуждения от выходного напряжения. При пуске мощного асинхронного двигателя пусковой ток в несколько раз превышает номинальный, напряжение на клеммах резко падает — а вместе с ним падает и питание AVR. Регулятор не может быстро «поднять» возбуждение, потому что его собственное питание ослаблено. Итог: глубокая просадка напряжения, затянутый пуск, возможные сбои чувствительной нагрузки.

Та же причина ограничивает стойкость к короткому замыканию: при КЗ выходное напряжение близко к нулю, питание AVR пропадает, и генератор не способен поддерживать ток КЗ, достаточный для срабатывания защит. Слабее ведёт себя шунт и на нелинейной нагрузке (выпрямители, импульсные источники), искажающей форму напряжения. Поэтому SHUNT уместен там, где нагрузка преимущественно линейная и лёгкая: бытовой резерв, освещение, простое оборудование.

AREP — возбуждение от вспомогательных обмоток

AREP использует дополнительные (вспомогательные) обмотки, уложенные в статор, для независимого питания AVR. Регулятор получает энергию не только от основного выходного напряжения, но и от вспомогательных обмоток, на которые меньше влияют просадки в момент пуска нагрузки.

Это даёт ключевое преимущество — поддержку пусковых токов двигателей. Даже когда выходное напряжение временно проседает, AVR сохраняет питание и быстро поднимает возбуждение. Перегрузочная способность AREP позволяет кратковременно отдавать ток порядка 300% от номинального в течение примерно 10 секунд — этого достаточно для надёжной отстройки и срабатывания защитных аппаратов при КЗ. AREP заметно лучше шунта переносит и умеренно нелинейную нагрузку.

AREP — практичный «средний» вариант: ближе по стоимости к шунту, но по поведению под нагрузкой существенно ближе к PMG. Это типичный выбор для промышленного резерва, насосных станций и объектов с двигательной нагрузкой, где не требуется максимальный уровень стойкости PMG.

PMG — возбуждение от постоянного магнита-возбудителя

PMG (Permanent Magnet Generator) — это отдельный генератор-возбудитель на постоянных магнитах, установленный на валу. Он вырабатывает напряжение для питания AVR полностью независимо от состояния основной обмотки и выходного напряжения. Что бы ни происходило на клеммах генератора, у AVR всегда есть стабильное питание.

Благодаря этому PMG обеспечивает лучшую стойкость к короткому замыканию: даже при глубокой просадке выходного напряжения возбуждение сохраняется, и генератор уверенно поддерживает ток КЗ для срабатывания селективной защиты. PMG также лучше всех справляется с нелинейной и несимметричной нагрузкой — выпрямителями, ИБП (UPS), частотными преобразователями, тиристорными приводами. Поэтому PMG считается обязательным для ответственных объектов, где недопустимы сбои электропитания.

Платой становится более высокая стоимость и несколько большая длина машины из-за дополнительного возбудителя. Но для критичной инфраструктуры это оправданная инвестиция в надёжность.

Способ питания AVR — а не «мощность» генератора — определяет, как машина поведёт себя при пуске двигателей и коротком замыкании; именно поэтому выбор между шунтом, AREP и PMG является ключевым проектным решением.

IEC 60034

Сравнительная таблица: тип возбуждения, питание AVR, стойкость к КЗ, применение

Тип возбуждения Питание AVR Стойкость к КЗ Применение
SHUNT От выходного напряжения генератора Низкая (питание AVR падает вместе с напряжением) Бытовой и лёгкий резерв, линейная нагрузка
AREP От вспомогательных обмоток (независимое) Высокая: ~300% In в течение 10 с Промышленный резерв, насосы, двигательная нагрузка
PMG От возбудителя на постоянных магнитах (полностью независимое) Максимальная, устойчивое поддержание тока КЗ ЦОД, ИБП, частотники, ответственные объекты

Как выбрать тип возбуждения под задачу

Отталкивайтесь от характера нагрузки, а не только от киловатт. Ориентиры:

  • Бытовой и лёгкий резерв, линейная нагрузка — достаточно SHUNT; при наличии бюджета лучше AREP как запас на будущее.
  • Промышленный резерв, насосы, компрессоры, частый пуск двигателей — AREP благодаря поддержке пусковых токов и перегрузке ~300% In.
  • ЦОД, телеком, медицина, ИБП, частотные приводы, несимметричная и нелинейная нагрузка — PMG как наиболее устойчивое и предсказуемое решение.

Дополнительно учитывайте тепловой режим: альтернаторы Leroy-Somer проектируются под стандарты IEC 60034 (вращающиеся электрические машины) и ISO 8528-3 (генераторные установки переменного тока), как правило с классом изоляции и нагревостойкости H, что обеспечивает запас по температуре и ресурс в тяжёлых условиях эксплуатации. Правильный подбор по классу нагрева и типу возбуждения вместе определяют надёжность установки на годы.

Часто задаваемые вопросы

Чем шунтовое возбуждение отличается от AREP?
SHUNT питает AVR от выходного напряжения генератора, поэтому при пуске двигателей и КЗ возбуждение проседает. AREP питает AVR от вспомогательных обмоток — независимо от просадки выхода, что обеспечивает уверенный пуск двигателей и перегрузку до ~300% In в течение 10 с.

Зачем нужен PMG, если есть AREP?
PMG даёт полностью независимое питание AVR от возбудителя на постоянных магнитах и максимальную стойкость к КЗ и нелинейной/несимметричной нагрузке. Он обязателен для ответственных объектов, ИБП и частотных приводов, где AREP может быть недостаточно.

Какой тип возбуждения выбрать для частого пуска двигателей?
AREP или PMG. Обе схемы поддерживают пусковые токи и кратковременную перегрузку, удерживая напряжение в момент броска нагрузки; SHUNT для такой задачи не подходит.

Что такое перегрузка 300% In в течение 10 секунд?
Это способность генератора кратковременно отдавать ток до трёхкратного номинального на протяжении около 10 секунд. Такой ток нужен, чтобы при коротком замыкании сработали защитные аппараты до отключения генератора. Характерна для AREP.

По каким стандартам подбирается альтернатор?
Основные ориентиры — IEC 60034 (вращающиеся электрические машины) и ISO 8528-3 (генераторные установки переменного тока), а также класс изоляции и нагревостойкости, как правило H.

Решения Leroy-Somer

Линейка синхронных генераторов Leroy-Somer доступна с возбуждением SHUNT, AREP и PMG под разные классы нагрузки. Подобрать модель и регулятор напряжения помогут разделы каталога:

Дополнительно о принципе работы машины — в статье «Синхронная машина» в Википедии и в стандарте IEC 60034.
