Альтернатор Leroy-Somer под нелинейную нагрузку
Альтернатор под нелинейную нагрузку подбирают с запасом по мощности и с правильной системой возбуждения, иначе гармоники от ИБП и частотных преобразователей перегреют обмотки и исказят напряжение. Нелинейные потребители берут ток не синусоидой, а импульсами, и эти импульсы гонят по генератору гармоники, которые греют ротор и нейтраль и «плавят» форму напряжения. Для такой нагрузки альтернатор Leroy-Somer берут на 1,2-2 раза мощнее расчётной, с возбуждением PMG и низким переходным сопротивлением обмоток, а регулятор напряжения выбирают тот, что держит стабильность при искажённом токе.
Ниже – что такое нелинейная нагрузка, почему гармоники опаснее обычной перегрузки, какой запас мощности закладывать и что даёт возбуждение PMG в паре с хорошим AVR.
Кратко: главное
- Нелинейная нагрузка берёт ток импульсами, а не синусоидой: ИБП, частотные преобразователи, тиристорные выпрямители и зарядные устройства. Это порождает гармоники тока.
- Гармоники греют альтернатор при токе в пределах номинала: добавочные потери в роторе, нагрев демпферной обмотки и перегрузка нейтрали токами третьей гармоники. Обычная токовая защита их не замечает.
- Запас мощности – главная мера: при заметной доле нелинейной нагрузки альтернатор берут в 1,2-2 раза мощнее расчётной по активной мощности.
- Возбуждение PMG и низкое переходное сопротивление обмоток помогают держать форму напряжения: генератор меньше «проседает» под импульсным током и лучше противостоит искажениям.
- AVR должен быть быстрым и устойчивым к искажённому сигналу, иначе напряжение начинает «плавать». При большой доле нелинейной нагрузки ставят фильтры гармоник.
Что такое нелинейная нагрузка
Нелинейная нагрузка – это потребитель, ток которого не повторяет форму напряжения. У обычной активной нагрузки (ТЭН, лампа накаливания) ток идёт синусоидой в такт напряжению. У ИБП, частотного преобразователя или тиристорного выпрямителя на входе стоит диодно-конденсаторный или тиристорный узел, который открывается только на пиках синусоиды и забирает ток короткими импульсами. Разложение такого импульсного тока в ряд Фурье даёт основную гармонику плюс набор высших: третью, пятую, седьмую и дальше. Эти высшие гармоники и есть источник проблем: они текут обратно в генератор и делают там то, чего от них не ждёт обычная защита по номинальному току.
Чем гармоники опасны для альтернатора
Гармоники нагревают генератор и искажают напряжение, даже когда действующий ток не превышает номинал. Высшие гармоники тока наводят в роторе и демпферной (успокоительной) обмотке вихревые токи, которые греют ротор дополнительно к основному нагреву. Токи третьей гармоники и кратных ей от трёх фаз не гасятся в нейтрали, а складываются, и нейтральный проводник может греться сильнее фазных – это классическая ловушка при питании серверных и ИБП. Наконец, импульсный ток вызывает падения напряжения на внутреннем сопротивлении обмоток, и форма выходного напряжения искажается: растёт коэффициент нелинейных искажений THD, а от него уже страдают чувствительные потребители. Разложение сигналов на составляющие описывает статья про гармоники в электрических сетях.
Опасность нелинейной нагрузки в том, что она греет альтернатор и искажает напряжение при токе в пределах номинала. Защита по действующему току такую перегрузку не видит, поэтому единственная надёжная мера – закладывать запас мощности и выбирать генератор с низким переходным сопротивлением и возбуждением PMG.

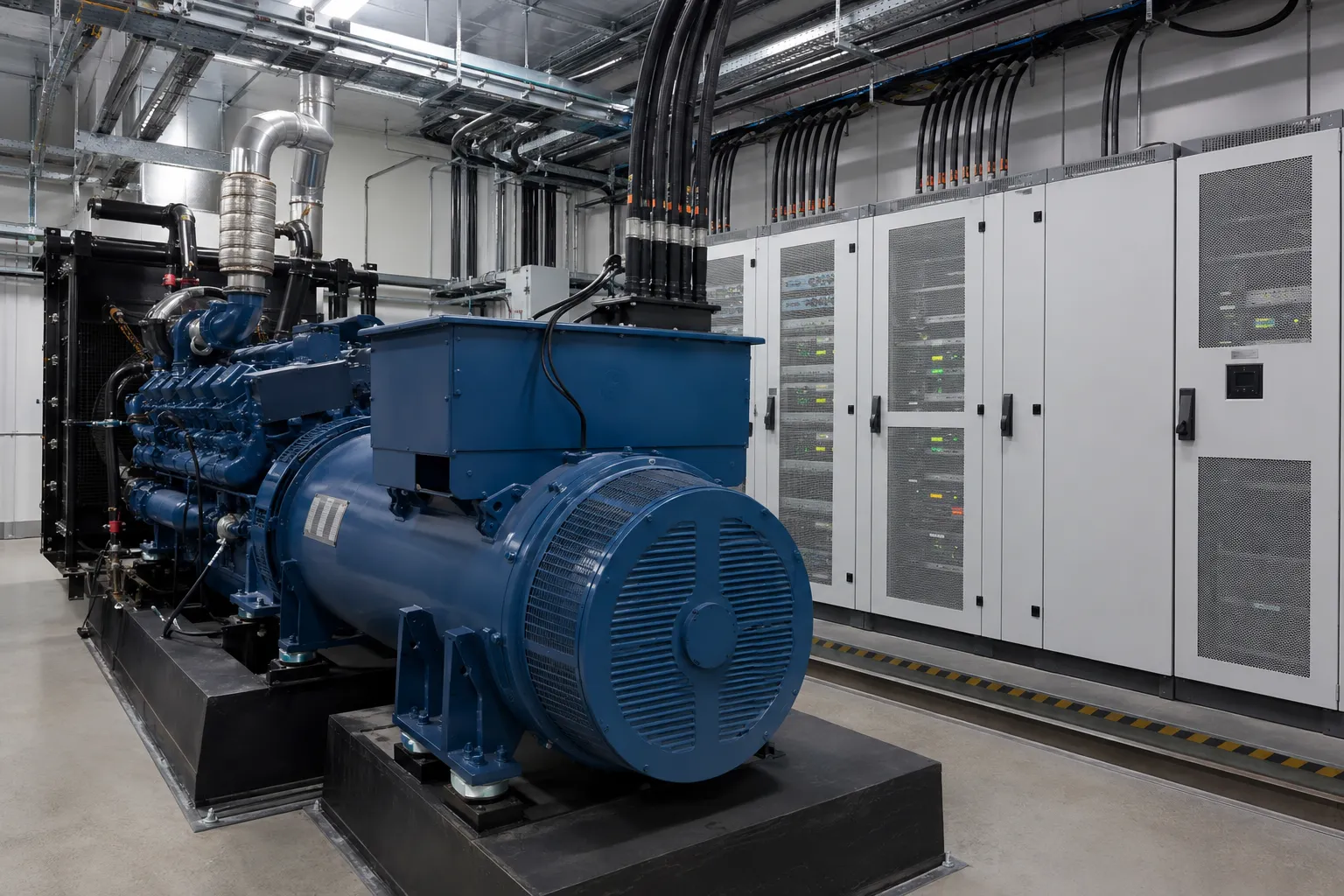

Практика подбора синхронных генераторов под нелинейную нагрузку
Запас мощности: сколько закладывать
Чем больше доля нелинейной нагрузки, тем сильнее увеличивают мощность альтернатора относительно расчётной. Логика в том, что генератор должен рассеять добавочные потери от гармоник и удержать искажение напряжения в допустимых пределах. Если нелинейные потребители – небольшая часть общей нагрузки, хватает запаса около 20-30%. Если же питается крупный ИБП или частотно-регулируемый привод, где нелинейная составляющая доминирует, альтернатор берут вдвое мощнее, чем требуется по активной мощности потребителя. Это не перестраховка: недобор мощности здесь оборачивается перегревом обмоток и искажённым напряжением, от которого сам же ИБП может уйти в ошибку или отказаться синхронизироваться с генератором.
| Доля нелинейной нагрузки | Ориентировочный запас | Типовой пример |
|---|---|---|
| До 20% | 10-20% | Смешанная нагрузка объекта |
| 20-40% | 20-40% | Часть приводов и зарядных устройств |
| 40-70% | 40-70% | Крупный ИБП, много частотников |
| Больше 70% | до 2 раз | ЦОД, тиристорные выпрямители |
Возбуждение PMG, низкое X”d и роль AVR
Под нелинейную нагрузку выбирают альтернатор с возбуждением от вспомогательного магнитного генератора (PMG) и с низким переходным реактивным сопротивлением обмоток. PMG питает регулятор напряжения от отдельного источника, независимого от искажённого выходного напряжения, поэтому возбуждение остаётся стабильным даже когда основные обмотки «видят» гармоники и короткие броски тока от ИБП. Низкое переходное и сверхпереходное сопротивление (X’d, X”d) означает, что генератор меньше проседает по напряжению при импульсном токе – форма напряжения искажается слабее. Регулятор напряжения при этом должен быть быстрым и корректно измерять действующее значение искажённого напряжения, иначе он начинает «догонять» гармоники и напряжение плавает. Как устроены разные системы возбуждения и регуляторы, разобрано в разделе регуляторы напряжения AVR.
Как подобрать альтернатор: по шагам
Сначала считают полную мощность нагрузки и отдельно выделяют нелинейную часть – ИБП, частотники, выпрямители. По доле нелинейной нагрузки выбирают запас мощности из таблицы выше. Затем берут альтернатор с возбуждением PMG и по возможности с пониженным X”d, а регулятор – из линейки, рассчитанной на работу с искажённым током. Для объектов, где нелинейная нагрузка преобладает, в проект закладывают фильтры высших гармоник или альтернатор специального исполнения. Подобрать модель под мощность и тип возбуждения удобнее по каталогу – смотрите альтернаторы Leroy-Somer.
Часто задаваемые вопросы
Что относится к нелинейной нагрузке для генератора?
ИБП, частотные преобразователи, тиристорные и диодные выпрямители, зарядные устройства, светодиодные и люминесцентные драйверы. Их объединяет то, что входной ток идёт импульсами и не повторяет форму напряжения, порождая высшие гармоники.
Почему нельзя ставить альтернатор впритык по мощности под ИБП?
Гармоники от ИБП греют ротор и нейтраль и искажают напряжение при токе в пределах номинала. Без запаса мощности генератор перегревается, а искажённое напряжение может увести сам ИБП в ошибку или отказ синхронизации. Поэтому под крупный ИБП закладывают запас до двух раз.
Что даёт возбуждение PMG под нелинейной нагрузкой?
PMG питает регулятор напряжения от отдельного магнитного генератора, независимого от искажённого выхода. Возбуждение остаётся стабильным при бросках тока и гармониках, а форма напряжения держится лучше, чем при шунтовом возбуждении.
Что такое THD и почему он растёт под нелинейной нагрузкой?
THD – коэффициент нелинейных искажений, доля высших гармоник в сигнале. Импульсный ток нелинейной нагрузки создаёт падения напряжения на сопротивлении обмоток, искажающие форму напряжения. Чем выше внутреннее сопротивление генератора и доля нелинейной нагрузки, тем больше THD.
Нужны ли фильтры гармоник, если поставить генератор с запасом?
При умеренной доле нелинейной нагрузки хватает запаса мощности и возбуждения PMG. Фильтры высших гармоник ставят, когда нелинейная нагрузка преобладает – в центрах обработки данных, на тиристорных выпрямителях, – чтобы удержать THD и снять нагрев нейтрали.
Итог
Нелинейная нагрузка коварна тем, что перегружает альтернатор скрыто: ток в пределах номинала, а ротор и нейтраль греются, напряжение искажается. Рабочая связка против этого – запас мощности по доле нелинейной нагрузки, возбуждение PMG, низкое переходное сопротивление обмоток и быстрый устойчивый AVR, а при доминирующей нелинейной нагрузке ещё и фильтры гармоник. Подбирать генератор впритык по активной мощности здесь нельзя: сэкономленные киловатты возвращаются перегревом и отказами чувствительной аппаратуры. Модели по мощности и типу возбуждения смотрите в каталоге – альтернаторы Leroy-Somer.
