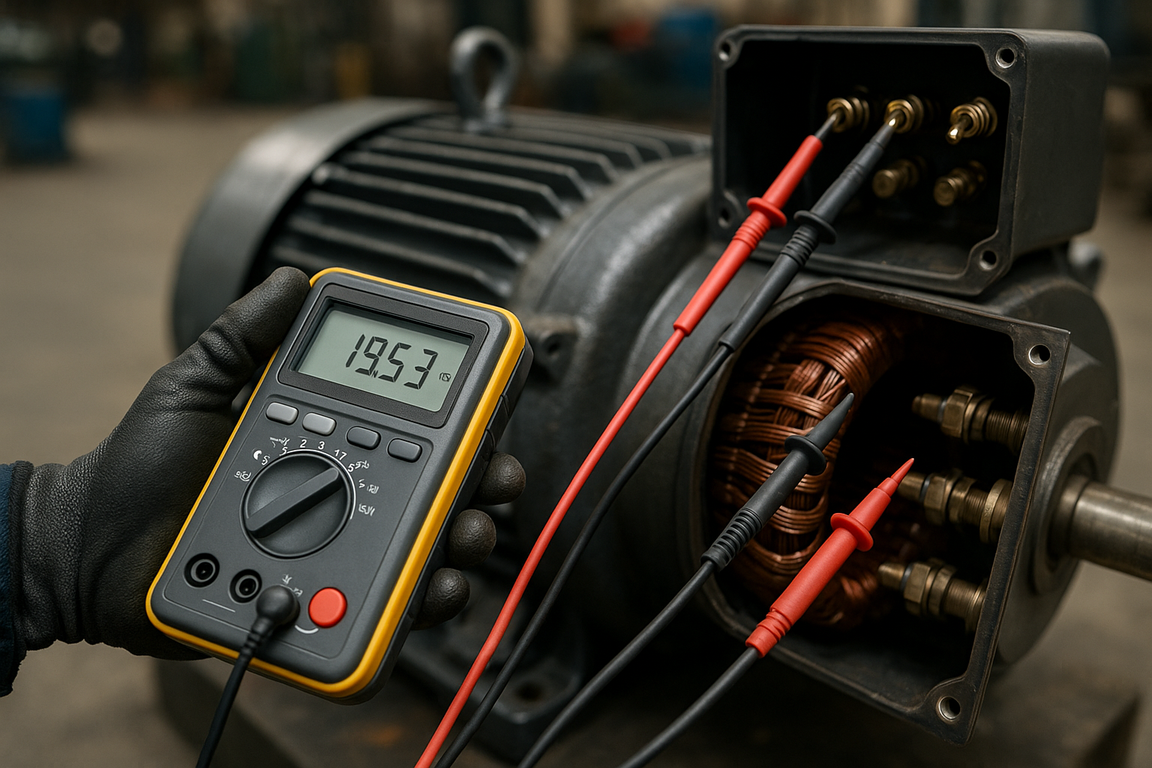

Сопротивление изоляции обмоток альтернатора мегаомметром
Сопротивление изоляции обмоток синхронного генератора (альтернатора) Leroy-Somer измеряют мегаомметром перед вводом в работу, после длительного хранения или простоя и при любом подозрении на увлажнение. Прибор подаёт на обмотку испытательное напряжение постоянного тока 500 или 1000 В в зависимости от класса напряжения машины и показывает сопротивление в мегаомах. Базовый ориентир исправной изоляции – не меньше 1 МОм на каждый киловольт номинального напряжения плюс 1 МОм (правило R >= 1 МОм/кВ + 1 по IEC 60034-1 и IEEE 43); окончательные пороги всегда сверяют с паспортом конкретного альтернатора.
Ниже – какое напряжение теста выбрать под класс машины, как трактовать индекс поляризации PI, зачем приводить результат к 40 °C и в каком порядке подключать прибор, чтобы не подать высокое напряжение на диоды выпрямителя, варисторы и электронику AVR.
Зачем измерять сопротивление изоляции обмоток
Замер показывает состояние корпусной и межвитковой изоляции обмоток статора и ротора до того, как машина окажется под рабочим напряжением. Изоляция стареет от нагрева и вибрации, но чаще всего теряет свойства от влаги: конденсат оседает в обмотках при хранении в неотапливаемом складе, при простое агрегата и работе во влажной среде. Увлажнённая изоляция резко снижает сопротивление, и пуск заканчивается пробоем на корпус. Мегаомметр (его же называют мегомметром) выявляет это заранее: замер занимает минуту, а замена пробитой обмотки – недели. Проверку делают перед первым вводом, после длительного простоя и в рамках регламентного обслуживания.
Кратко: главное
- Напряжение теста выбирают по классу машины: до 1000 В – 500 В, на 1 кВ и выше – 1000 В постоянного тока, высоковольтные обмотки – 2500-5000 В по паспорту.
- Правило минимума – R >= 1 МОм на киловольт плюс 1 МОм (ориентир по IEC 60034-1 и IEEE 43), но точный порог допуска берут из паспорта альтернатора Leroy-Somer.
- Индекс поляризации PI = R60с / R15с оценивает увлажнение: для изоляции класса B и F ориентир PI больше 2 считают хорошим, PI меньше 1.5 – поводом для сушки.
- Результат приводят к 40 °C: сопротивление сильно падает с ростом температуры, поэтому без приведения два замера сравнивать нельзя.
- Перед замером отключают AVR, вращающийся выпрямитель, диоды и варисторы – постоянное напряжение мегаомметра выводит из строя полупроводники и электронику регулятора.
Какое напряжение выбрать: 500 или 1000 В
Напряжение теста подбирают под класс изоляции машины, а не наугад. Для низковольтных обмоток с рабочим напряжением до 1000 В берут 500 В постоянного тока. Для машин на 1 кВ и выше применяют 1000 В, а высоковольтные генераторы (3.3, 6.6, 11 кВ) проверяют на 2500 или 5000 В в соответствии с паспортом и IEEE 43. Заниженное напряжение даёт оптимистичный результат и не вскрывает скрытые дефекты. Важен и диапазон прибора: у сухой машины сопротивление достигает сотен и тысяч мегаом, поэтому мегаомметр должен уверенно показывать значения выше нескольких гигаом.
Правило минимума: 1 МОм на киловольт плюс 1
Минимально допустимое сопротивление считают по формуле R >= 1 МОм на каждый киловольт номинального напряжения плюс 1 МОм. Для машины на 0.4 кВ ориентир около 1.4 МОм, на 6.6 кВ – порядка 7.6 МОм, приведённых к 40 °C. Это нижняя граница, ниже которой ввод без сушки недопустим, а не рабочая норма: у сухой обмотки сопротивление в десятки раз выше. IEC 60034-1 и IEEE 43 задают порог как общий ориентир, но у конкретного альтернатора Leroy-Somer есть собственное паспортное значение, и именно оно определяет допуск. Сопротивление у минимума – сигнал увлажнения, а не разрешение на пуск «в притык».
Индекс поляризации и коэффициент абсорбции
Одного мгновенного значения мало – увлажнение точнее выявляют по тому, как сопротивление меняется во времени. Индекс поляризации PI – это отношение сопротивления на 60 секунде к сопротивлению на 15 секунде: PI = R60с / R15с. У сухой изоляции сопротивление за минуту заметно растёт (токи абсорбции спадают), поэтому PI высокий; у влажной обмотки оно почти не меняется, и PI близок к единице. Ориентир по IEEE 43 для класса B и F: PI больше 2 – хорошо, 1.5-2 – удовлетворительно, меньше 1.5 – повод для сушки. Коэффициент абсорбции – более быстрый вариант той же логики: R60с / R30с. У обмоток с очень высоким сопротивлением (выше нескольких гигаом) PI теряет смысл, и IEEE 43 разрешает его не оценивать.
Как температура и влажность искажают результат
Сопротивление сильно зависит от температуры, поэтому без приведения к общей точке два замера несопоставимы. Ориентировочно оно падает вдвое на каждые 10 °C нагрева, так что тёплая обмотка после остановки покажет в разы меньше холодной при одинаковом состоянии. База приведения – 40 °C: измеренное значение умножают на температурный коэффициент из IEEE 43 или паспорта и только затем сравнивают с порогом. Влажность и конденсат на выводах добавляют поверхностные токи утечки, поэтому обмотку перед замером прогревают выше точки росы, а изоляторы протирают насухо.
| Состояние изоляции | R относительно минимума (при 40 °C) | Ориентир PI | Действие |
|---|---|---|---|
| Хорошая, сухая | Многократно выше минимума | Больше 2 | Ввод разрешён |
| Удовлетворительная | С запасом над минимумом | 1.5-2 | Ввод с контролем в динамике |
| Сомнительная | Близко к минимуму | 1-1.5 | Сушка и повторный замер |
| Увлажнённая, дефектная | Ниже минимума | Меньше 1 | Пуск запрещён, сушка обязательна |
Сопротивление изоляции – не абсолютная цифра, а результат в связке с напряжением теста, температурой и временем: одно значение без приведения к 40 °C и без индекса поляризации не говорит ни о годности, ни о браке обмотки.
Практика приёмочных и профилактических испытаний обмоток по IEEE 43
Порядок измерения и защита электроники
Главное правило безопасного замера – высокое постоянное напряжение мегаомметра должно попадать только на обмотку и никогда на полупроводники. Машину обесточивают, останавливают и разряжают заземляющей штангой. Затем отключают регулятор AVR и отсоединяют или шунтируют вращающийся выпрямитель: диоды и варисторы не выдерживают испытательного напряжения и пробиваются. Корпус и точку звезды заземляют. Измерение ведут между каждой фазой и корпусом; при соединении в звезду статор проверяют целиком относительно корпуса, а при доступной нейтрали – и по фазам. Прибор держат заданное время (15, 30 и 60 секунд для PI и абсорбции), после замера обмотку разряжают на землю – накопленный заряд опасен даже спустя минуты. AVR подключают обратно только после полного разряда.
Сушка увлажнённых обмоток
Если сопротивление ниже минимума или PI близок к единице, обмотку сушат и замеряют повторно, а не вводят в работу. Лёгкое увлажнение снимают продувкой тёплым сухим воздухом и прогревом внешними нагревателями или встроенными подогревателями антиконденсата, которые ставят в машины на длительном хранении. Серьёзное увлажнение сушат нагрузочным методом – через обмотку пропускают пониженное напряжение при закороченных выводах, контролируя ток и температуру, чтобы не перегреть изоляцию выше допустимого для её класса (155 °C для класса F). В процессе сушки сопротивление сначала падает, затем устойчиво растёт и выходит на плато – это признак завершения. Сушку ведут до стабилизации сопротивления и приемлемого PI, сверяясь с инструкцией альтернатора Leroy-Somer.
Безопасность и типичные ошибки
Мегаомметр выдаёт опасное для человека напряжение, поэтому замер – работа по правилам, а не бытовая процедура. Первая и самая дорогая ошибка – не отключить диоды выпрямителя и AVR: один замер выжигает полупроводники. Вторая – не разрядить обмотку до и после измерения: заряженная ёмкость бьёт током и искажает отсчёт. Третья – мерить на холодной или горячей машине без приведения к 40 °C. Четвёртая – брать заниженное напряжение (500 В для машины на 6.6 кВ) и радоваться высокому сопротивлению, которое ничего не значит. Пятая – сравнивать разовое значение с абстрактной нормой вместо паспорта и истории замеров: изоляцию оценивают в динамике. Работают в диэлектрических перчатках, с заземляющей штангой под рукой и при снятом напряжении со всех связанных цепей.
Часто задаваемые вопросы
Каким напряжением проверять сопротивление изоляции обмоток альтернатора?
По классу машины: обмотки до 1000 В – 500 В постоянного тока, на 1 кВ и выше – 1000 В, высоковольтные (3.3-11 кВ) – 2500-5000 В. Конкретное значение сверяют с паспортом альтернатора и IEEE 43.
Какое сопротивление изоляции считается нормой?
Нижний ориентир – R >= 1 МОм на киловольт номинального напряжения плюс 1 МОм, приведённых к 40 °C (по IEC 60034-1 и IEEE 43). Это минимум для ввода, а не рабочая норма: у сухой обмотки сопротивление в десятки раз выше. Точный порог берут из паспорта.
Что показывает индекс поляризации PI?
PI – отношение сопротивления на 60 секунде к сопротивлению на 15 секунде (PI = R60с / R15с), он выявляет увлажнение. Для класса B и F ориентир PI больше 2, значение 1.5-2 удовлетворительно, меньше 1.5 – повод для сушки.
Зачем приводить результат к 40 °C?
Сопротивление падает примерно вдвое на каждые 10 °C нагрева, поэтому без приведения к базе 40 °C два замера при разной температуре несопоставимы. Коэффициент приведения берут из IEEE 43 или паспорта.
Что отключить перед замером мегаомметром?
Регулятор AVR, вращающийся выпрямитель, диоды и варисторы – постоянное напряжение прибора пробивает полупроводники. Машину обесточивают, разряжают заземляющей штангой и заземляют корпус, а высокое напряжение подают только на обмотку.
Как проверить изоляцию альтернатора по шагам
Порядок один для любой машины. Обесточьте и остановите альтернатор, разрядите обмотки заземляющей штангой, отключите AVR и вращающийся выпрямитель, заземлите корпус. Выберите напряжение по классу (500 В до 1 кВ, 1000 В для 1 кВ и выше), подключите мегаомметр между фазой и корпусом и снимите отсчёты на 15, 30 и 60 секунде. Посчитайте PI = R60с / R15с, приведите сопротивление к 40 °C и сравните с правилом R >= 1 МОм/кВ + 1 и с паспортом. Если результат ниже минимума или PI близок к единице – сушите обмотку и повторяйте замер. После измерения разрядите обмотку и верните электронику на место.
